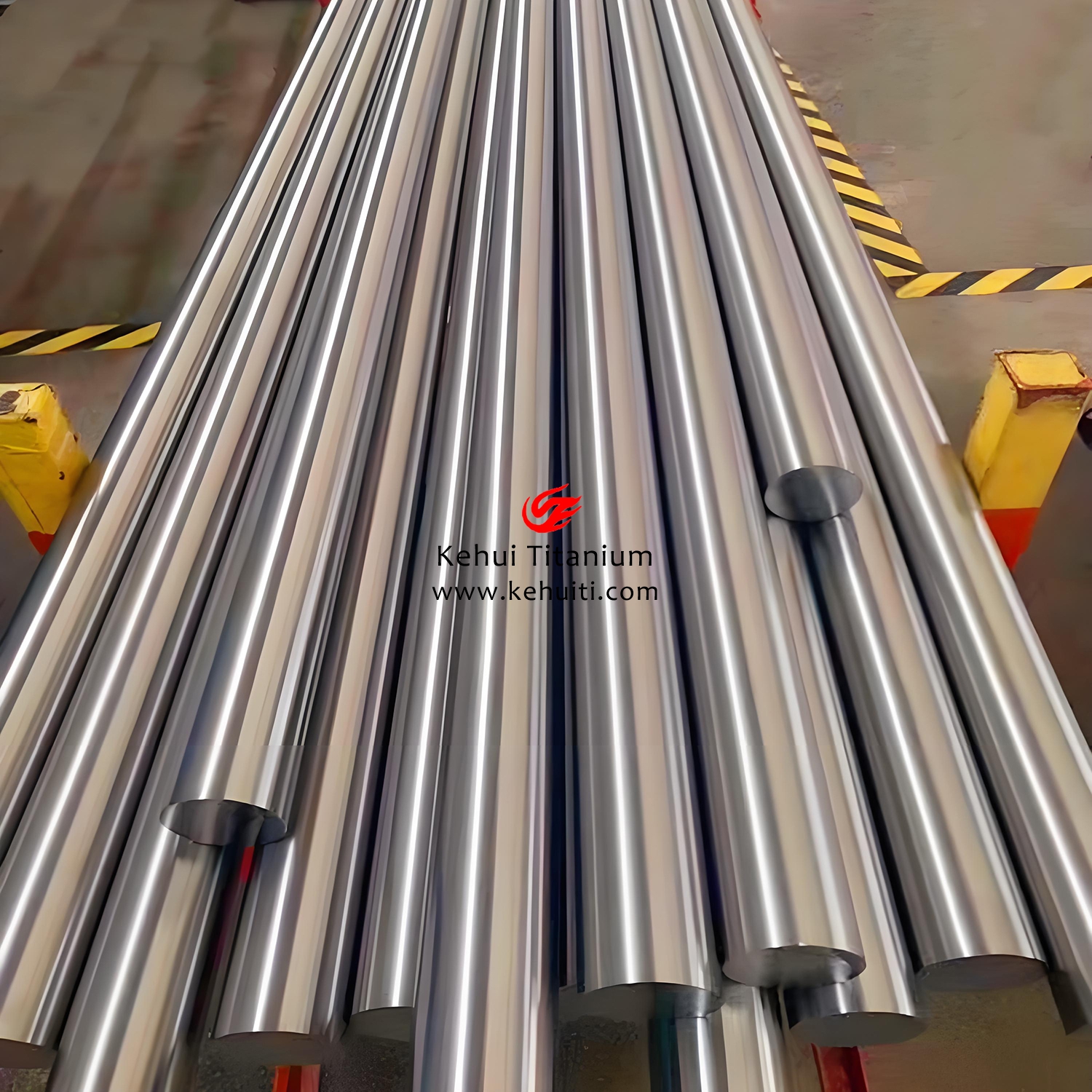

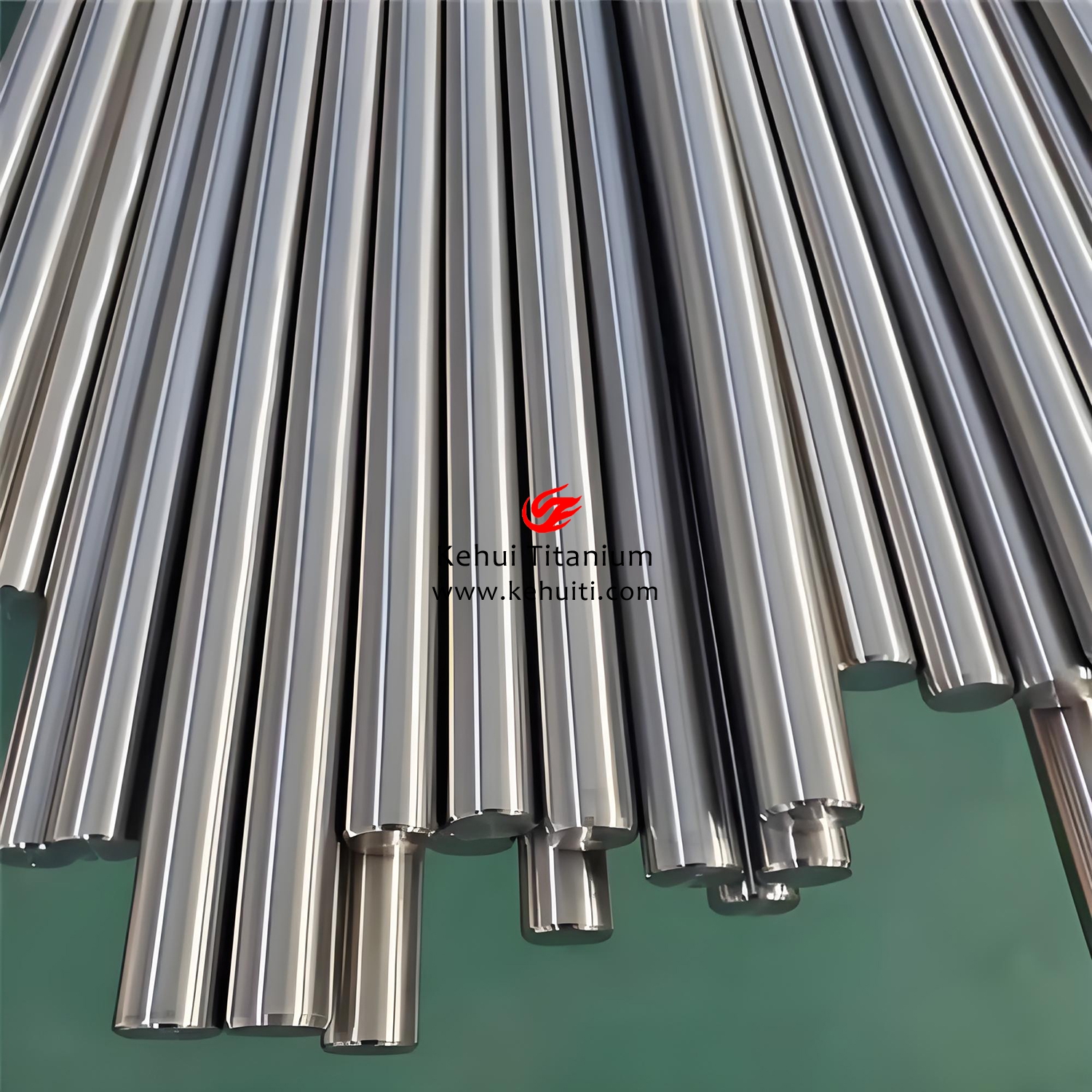

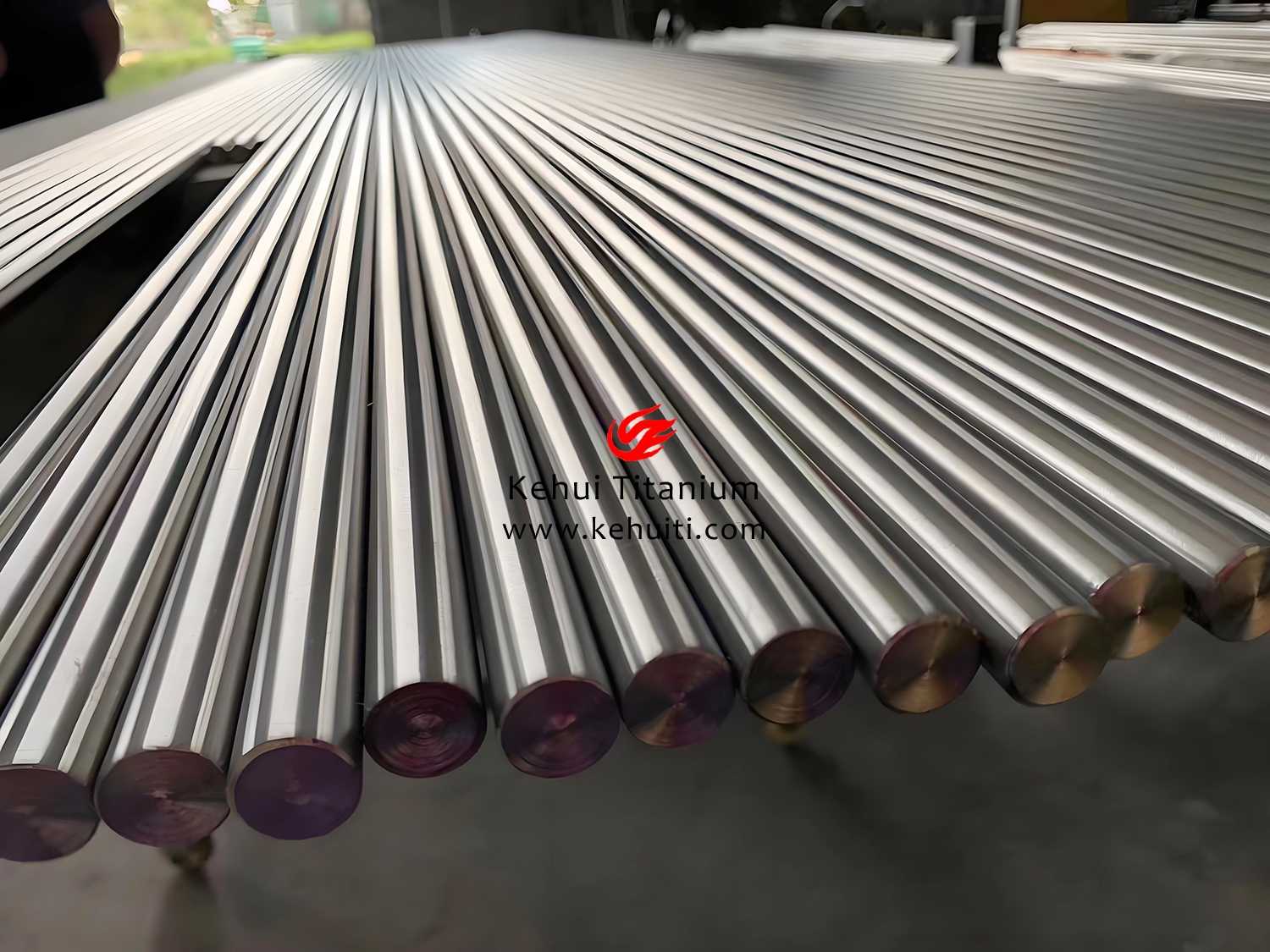

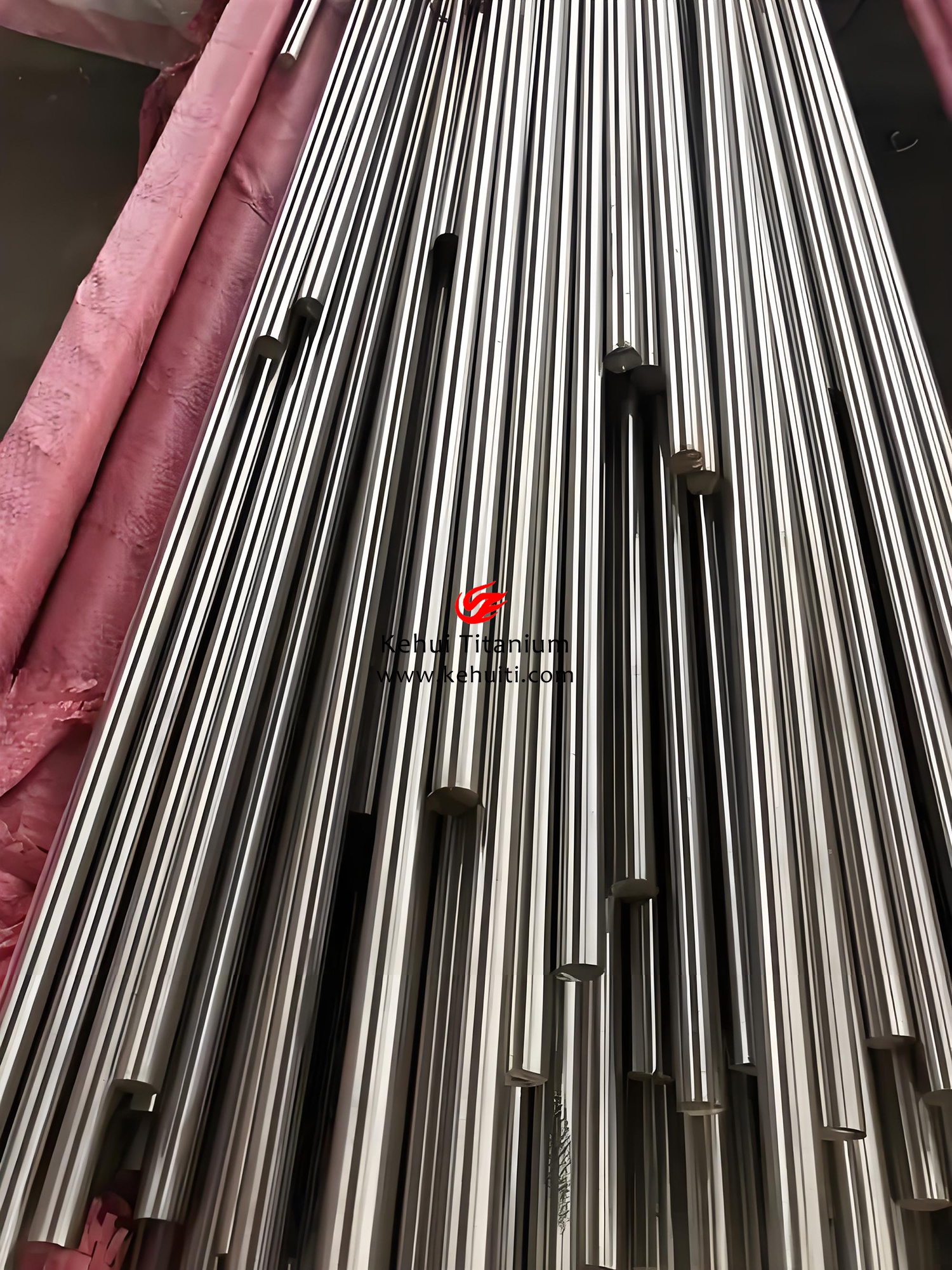

汽車動力系統用TC4鈦棒
發布日期：2025-4-7 9:07:43
一、TC4鈦棒的定義與性能特點
1、定義
TC4（Ti-6Al-4V）是一種α+β型鈦合金，含6%鋁（Al）和4%釩（V），是汽車輕量化與高性能化的核心材料之一。
2、性能特點
高強度：抗拉強度≥895 MPa，優于多數鋁合金（如6061-T6的310 MPa）。
輕量化：密度4.5 g/cm³，比鋼輕40%，顯著降低車身重量。
耐腐蝕性：抗鹽霧、酸雨腐蝕，適合底盤及暴露部件。
耐溫性：短期耐溫可達400℃，適用于發動機高溫區域。
疲勞性能：高周疲勞強度（約500 MPa），適合動態載荷部件（如連桿、彈簧）。
二、制造工藝
熔煉：真空自耗電弧爐（VAR）熔煉，控制氧含量（O≤0.2%）。
鍛造：β相區（950~1000℃）熱鍛開坯，細化晶粒組織。
軋制/機加工：熱軋或冷軋成型，精密加工至設計尺寸（如連桿毛坯）。
熱處理：
固溶處理：920~950℃水淬，形成亞穩β相；
時效處理：500~600℃空冷，析出α相強化。
表面處理：噴砂、陽極氧化或涂覆耐磨涂層（如DLC涂層）。
三、應用領域
動力系統：
發動機氣門彈簧、連桿（減重30%，提升燃油效率）；
渦輪增壓器葉片（耐高溫、抗蠕變）。
底盤與懸架：
輕量化懸架臂、減震器活塞桿（高強度+抗腐蝕）；
賽車用螺栓/緊固件（高比強度）。
車身結構：
高端車型防撞梁、車門加強筋（吸能特性優于鋼）；
新能源汽車電池支架（輕量化+耐電解液腐蝕）。
四、執行標準
中國：GB/T 2965-2020《鈦及鈦合金棒材》、GB/T 3620.1《鈦及鈦合金牌號和化學成分》。
國際：ASTM B348（Grade 5）、AMS 4928（航空材料規范）。
汽車行業認證：IATF 16949（汽車質量管理體系）、材料需通過鹽霧試驗（ASTM B117）。
五、與汽車用其他金屬材料的對比
| 材料類型 | 代表牌號 | 性能對比 | 成本（元/kg） | 典型應用場景 |
| TC4鈦合金 | Ti-6Al-4V | 高強度（895 MPa）、輕量化、耐腐蝕 | 300~400 | 高性能發動機部件、賽車懸架 |
| 鋁合金 | 6061-T6、7075-T6 | 輕量化（2.7 g/cm³）、中等強度（310 MPa） | 40~80 | 車身覆蓋件、輪轂 |
| 高強度鋼 | DP780、22MnB5 | 成本低、強度高（1000~1500 MPa） | 10~20 | 車身骨架、防撞梁（需防腐涂層） |
| 鎂合金 | AZ31B、AZ91D | 超輕（1.8 g/cm³）、強度低（250 MPa） | 80~120 | 方向盤骨架、變速箱殼體（輕量化需求） |
| 不銹鋼 | 304、316L | 耐腐蝕、密度高（7.9 g/cm³） | 30~50 | 排氣管、裝飾件 |
六、選購方法與注意事項
選材依據：
性能需求：高動態載荷部件（如連桿）首選TC4；輕量化非承重件可選鋁合金。
成本控制：TC4適用于高端車型或賽車，量產車優先鋼/鋁合金。
耐蝕要求：沿海/高濕地區選用TC4或316L不銹鋼。
供應商審核：
查驗材料證書（ASTM B348/Grade 5）、熱處理報告（固溶時效參數）；
要求提供IATF 16949認證，確保汽車行業合規性。
加工與檢測：
切削加工：使用硬質合金刀具，低速大進給避免粘刀；
焊接工藝：需氬弧焊（TIG）或激光焊，焊后退火消除應力；
檢測重點：超聲波探傷（UT）檢測內部缺陷，硬度測試（HRC 32~38）。
注意事項：
氫脆風險：避免酸洗過度（H含量≤150 ppm），電鍍工藝需無氰處理；
表面防護：長期暴露環境中需陽極氧化或涂覆防腐涂層；
經濟性平衡：TC4成本為鋼的20倍，僅限關鍵部件使用（如賽車連桿）。
七、典型案例分析
案例：某超跑品牌TC4連桿斷裂。
原因：熱處理時效不足導致β相粗化，疲勞強度下降。
改進：優化時效工藝（550℃/4h），增加疲勞試驗（10⁷次循環驗證）。
TC4鈦棒憑借高強度、輕量化、耐腐蝕三大優勢，成為汽車高性能部件的理想選擇，尤其適用于賽車、超跑及新能源高端車型。與鋼、鋁合金相比，其綜合性能突出，但成本高昂，需精準匹配應用場景（如發動機、懸架關鍵件）。采購時需嚴控材料認證、熱處理工藝及加工規范，避免因工藝缺陷導致失效。在量產車中，TC4多用于“性能溢價”部件，未來隨著成本下降或回收技術成熟，其應用范圍有望進一步擴大。
