在“雙碳目標”與能源轉(zhuǎn)型戰(zhàn)略下，鈦鍛件正成為新能源裝備的“性能倍增器”——鋰電陰極輥采用TC4無縫旋壓鈦筒（Φ3米級），銅箔品相提升30%，打破日美壟斷；氫能儲罐依賴TA10鍛件耐受70MPa高壓氫滲透；風(fēng)電軸承憑借TC11的500℃持久強度≥590MPa與鹽霧耐蝕性，壽命突破20年。據(jù)彭博新能源財經(jīng)預(yù)測，2025年新能源鈦鍛件市場規(guī)模將達$1.8B，年增15.7%，其中鋰電領(lǐng)域增速超25%。這場變革的本質(zhì)是“輕量化-耐蝕性-功能適配”三角優(yōu)勢對傳統(tǒng)材料的降維替代。

國產(chǎn)鈦鍛件產(chǎn)業(yè)正經(jīng)歷“材料基因重構(gòu)+制造范式升級”的技術(shù)革命：

純凈度躍升——寶鈦集團三級VAR熔煉（電磁攪拌+冷床爐）將TC11氧含量壓降至1200ppm（目標800ppm俄標），支撐氫能密封結(jié)構(gòu)國產(chǎn)化；

增材智造顛覆——激光熔絲沉積（EBF³）一體化成形風(fēng)電軸承座，材料利用率從15%→85%，成本降90%；

表面工程創(chuàng)新——飛秒激光沖擊強化（FLSP）在TC4汽車連桿應(yīng)用，殘余壓應(yīng)力-746MPa，疲勞壽命提升300%。更關(guān)鍵的是鈦-鋁復(fù)合鍛造技術(shù)（界面強度≥210MPa），推動電池支架減重50%且成本降40%。

全球新能源鈦鍛件格局面臨重構(gòu)：

綠色循環(huán)破題：電解鈦粉技術(shù)（中科院研發(fā)）熔煉能耗從40→18kWh/kg，2030年再生鈦占比目標30%；

標準升級：牽頭制定ISO 24364新能源鍛件探傷標準，缺陷檢出從Φ1.0mm→Φ0.4mm；

卡脖子攻堅：Φ>1.5米整體葉盤仍依賴進口，但3D打印小尺寸構(gòu)件已實現(xiàn)替代。在“新材料首批次保險”政策下，目標2028年高端鈦鍛件國產(chǎn)化率超80%。

以下是科輝鈦業(yè)針對新能源領(lǐng)域鈦鍛件的系統(tǒng)性技術(shù)分析，結(jié)合材料特性、制造工藝、應(yīng)用場景及發(fā)展趨勢，分維度闡述：

一、材料基礎(chǔ)特性

1.名義成分與牌號對應(yīng)

牌號	名義成分	國際對應(yīng)	核心元素作用
TA2	Ti-0.3Fe-0.25O	ASTM Gr2	高塑性，耐蝕性優(yōu)
TA10	Ti-0.3Mo-0.8Ni	ASTM Gr7	Mo/Ni提升耐還原性酸能力
TC4	Ti-6Al-4V	ASTM Gr5	Al/V增強強度與熱穩(wěn)定性
TC11	Ti-6.5Al-3.5Mo-1.5Zr-0.3Si	俄BT20	Mo/Zr/Si提高高溫蠕變抗力

注：TA10在沸騰10% HCl中腐蝕率≤0.02 mm/a，為化工設(shè)備首選。

2.物理與機械性能

性能	TA2	TC4	TC11
密度(g/cm³)	4.51	4.43	4.50
抗拉強度(MPa)	≥440	895–1100	≥1030
延伸率(%)	≥18	10–15	8–12
高溫性能	≤300℃	≤350℃	≤500℃（持久強度≥590MPa）
比強度	98 MPa·cm³/g	200 MPa·cm³/g	229 MPa·cm³/g

3.耐腐蝕性能

共性優(yōu)勢：耐海水、氯離子腐蝕，無磁性（避免電池金屬污染）。

特殊場景：

TA10：耐沸騰鹽酸（化工反應(yīng)釜內(nèi)襯）；

TC4：抗鹽湖提鋰MgCl₂結(jié)晶沖刷（蒸發(fā)盤管壽命10年+）。

二、加工與制造工藝

1.加工注意事項

切削：低速（≤50 m/min）+高壓冷卻液，防止粘刀；

焊接：氬弧焊保護（露點≤-50℃），避免α脆化層；

表面處理：激光沖擊強化（LSP）提升疲勞極限12.2%，殘余壓應(yīng)力-746 MPa。

2.制造工藝與流程

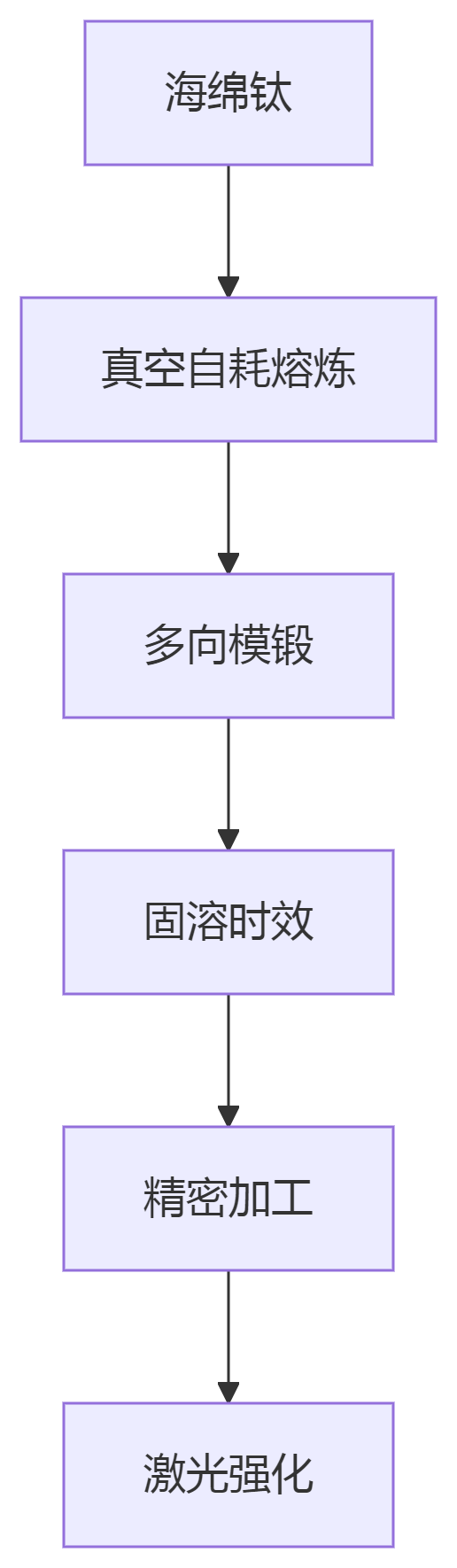

關(guān)鍵技術(shù)：

鍛造：930–980℃墩粗（TC11），β晶粒破碎率≥80%；

熱處理：530℃時效360min，提升硬度；

精密成形：奧地利RF-40精鍛機實現(xiàn)“毫米級”精度（亞洲領(lǐng)先）。

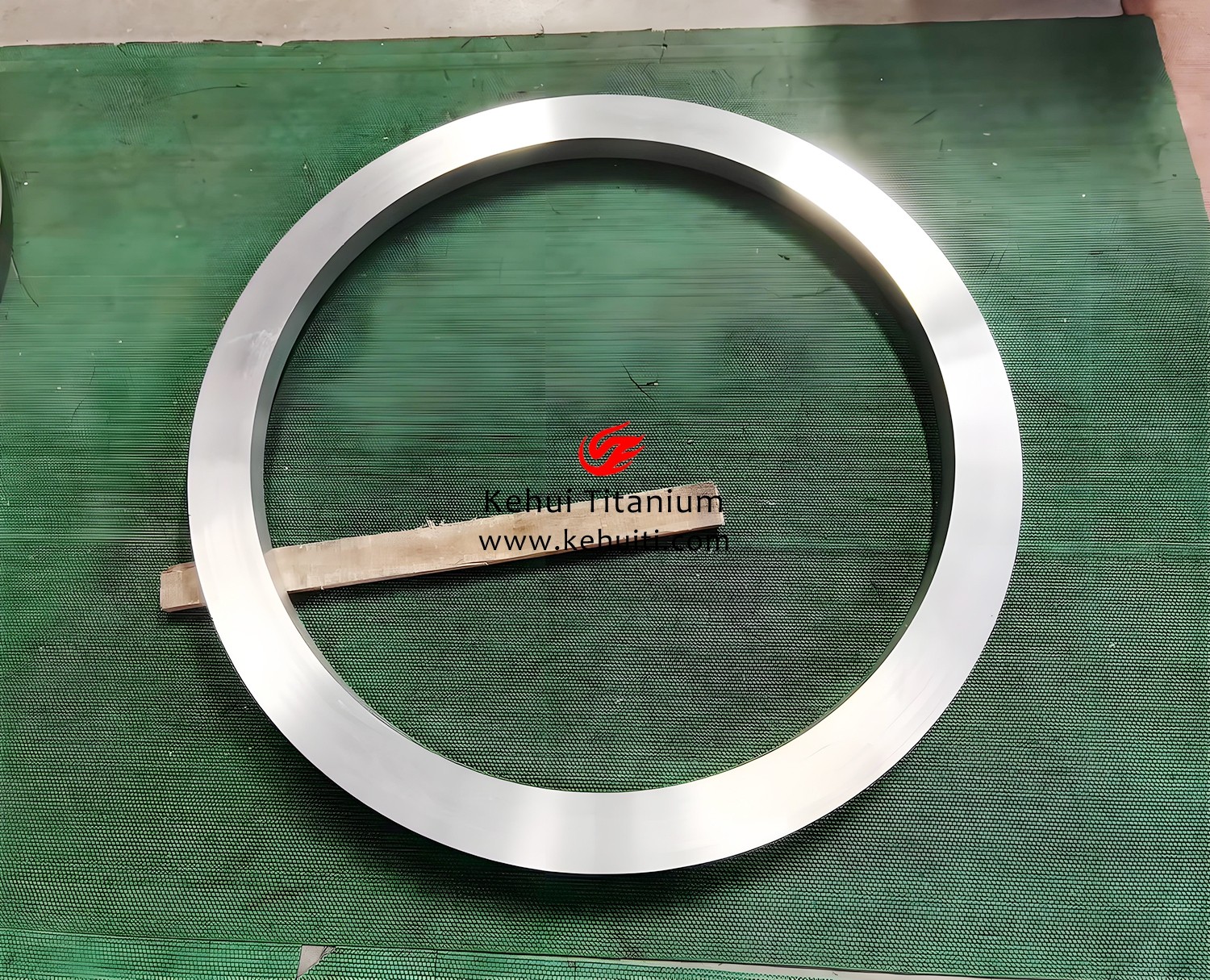

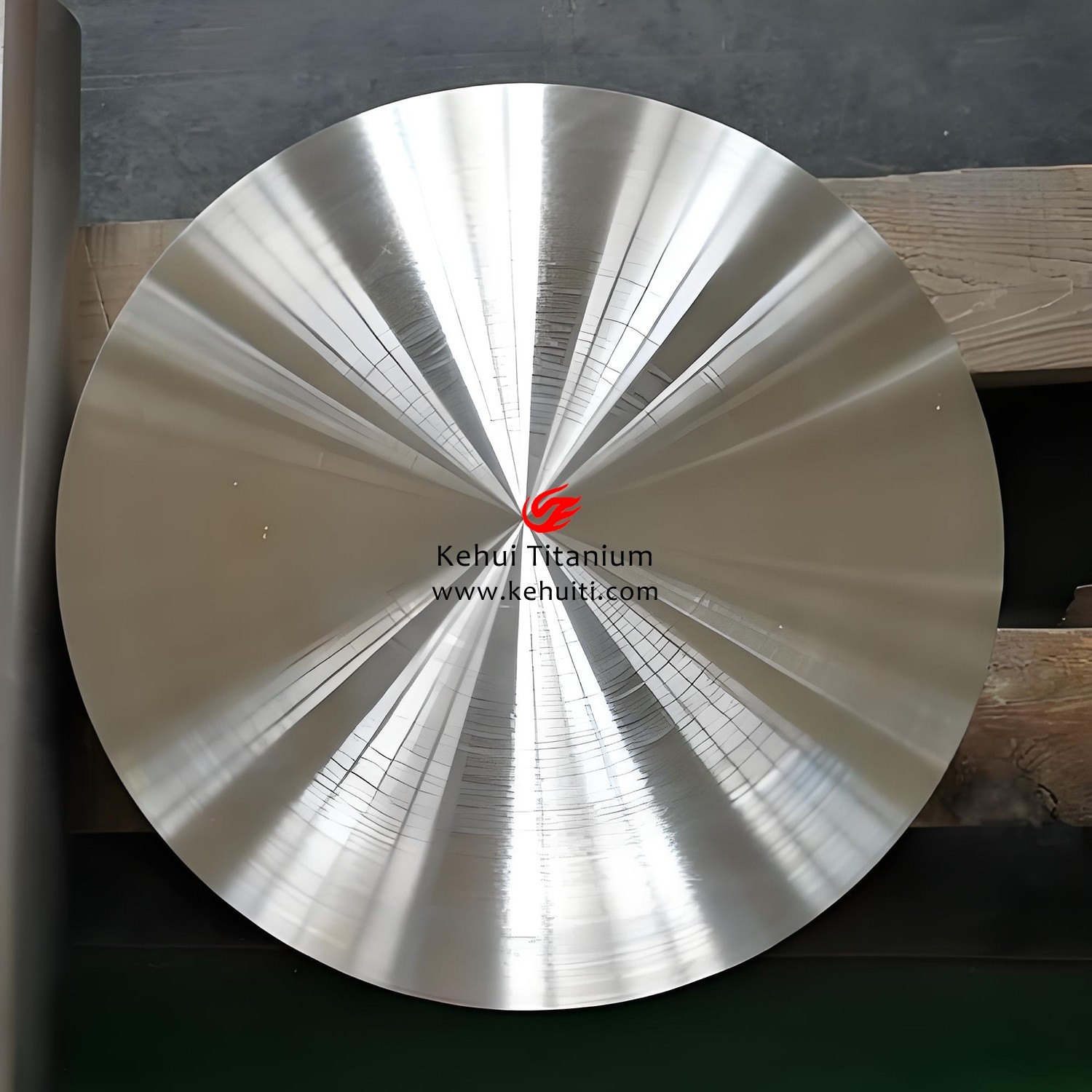

3.常見產(chǎn)品規(guī)格

形態(tài)	規(guī)格范圍	應(yīng)用場景
鍛件	Φ20–300mm（棒坯）	鋰電陰極輥芯軸
板材	厚0.5–50mm×寬≤3m	化工反應(yīng)釜內(nèi)襯
管材	DN15–DN1000×壁厚1–20mm	地?zé)崂淠��?/td>
盤管	Φ3m鈦筒（旋壓無縫成形）	銅箔陰極輥（替代進口）

4.執(zhí)行標準

國標：GB/T 25137（鍛件組織均勻性）、GB/T 3624（管材公差）；

航標：AMS 4928（β晶粒≤200μm）；

特殊要求：新能源設(shè)備需滿足Fe/Ni離子析出量≤1ppm（防電池污染）。

三、核心應(yīng)用與突破案例

1.鋰電領(lǐng)域

陰極輥：直徑3米鈦筒（TC4無縫旋壓），打破日美壟斷，銅箔品相提升30%；

研磨部件：鍛造TC4替代陶瓷，耐磨性↑40%，避免金屬離子污染。

2.新能源裝備

氫能儲罐：TA10鍛件耐高壓氫滲透（70MPa密封結(jié)構(gòu)）；

風(fēng)電軸承：TC11高強鍛件，耐鹽霧腐蝕，壽命20年+。

3.節(jié)能交通

汽車輕量化：TC4連桿減重40%，降低電車能耗7%；

電池支架：TA2鍛件無磁性，防止電磁干擾。

四、產(chǎn)業(yè)化對比與技術(shù)挑戰(zhàn)

1.國內(nèi)外水平對比

維度	國內(nèi)水平	國際領(lǐng)先水平	差距
純凈度	TC11氧含量≤1200ppm	俄VSMPO≤800ppm	熔煉工藝
大尺寸制造	Φ3米陰極輥（航天四院）	美PCCΦ1.5米葉盤	萬噸壓機稀缺
成本控制	再生鈦占比15%	美TIMET再生率30%	電解鈦粉技術(shù)未普及

2.技術(shù)挑戰(zhàn)

氫脆風(fēng)險：深海/氫能場景氫滲透率>10⁻⁶ g/cm²·h，需表面ZrN涂層；

成形精度：薄壁盤管彎曲良率70%（日企JFE>90%）；

組織均勻性：大鍛件心部與表層性能差異>15%。

五、前沿趨勢與展望

高性能材料

西安超晶1300MPa級高強鈦合金（專利CN119973004A），替代鋼鍛件減重50%；

Ti-Al-Mo-Zr系合金（如Ti631），抗氫脆閾值↑50%。

綠色智造

電解鈦粉技術(shù)：熔煉能耗從40→18 kWh/kg，2030年再生鈦占比30%；

數(shù)字孿生控軋：晶粒度波動≤1級（寶鋼試點）。

設(shè)備集成創(chuàng)新

增材制造微通道換熱器：傳熱效率↑30%；

復(fù)合結(jié)構(gòu)：鈦-鋼爆炸復(fù)合板（TA2復(fù)層），成本降40%。

產(chǎn)業(yè)目標：2028年高端鈦鍛件國產(chǎn)化率超80%，成本較2025年降40%。

新能源鈦鍛件以“耐蝕-輕量-功能化”三角優(yōu)勢，成為鋰電、氫能、風(fēng)電的核心材料。突破純凈熔煉（氧≤800ppm）與極薄壁成形（≤0.5mm）兩大瓶頸，需產(chǎn)學(xué)研協(xié)同攻關(guān)。未來趨勢錨定“高性能合金-綠色循環(huán)-智能成形”技術(shù)鏈，助推新能源裝備全產(chǎn)業(yè)鏈自主化。

---

tag標簽:新能源用鈦鍛件

---
