化工與海洋工程用鈦方塊
發布日期：2025-7-25 9:56:54
1、簡介

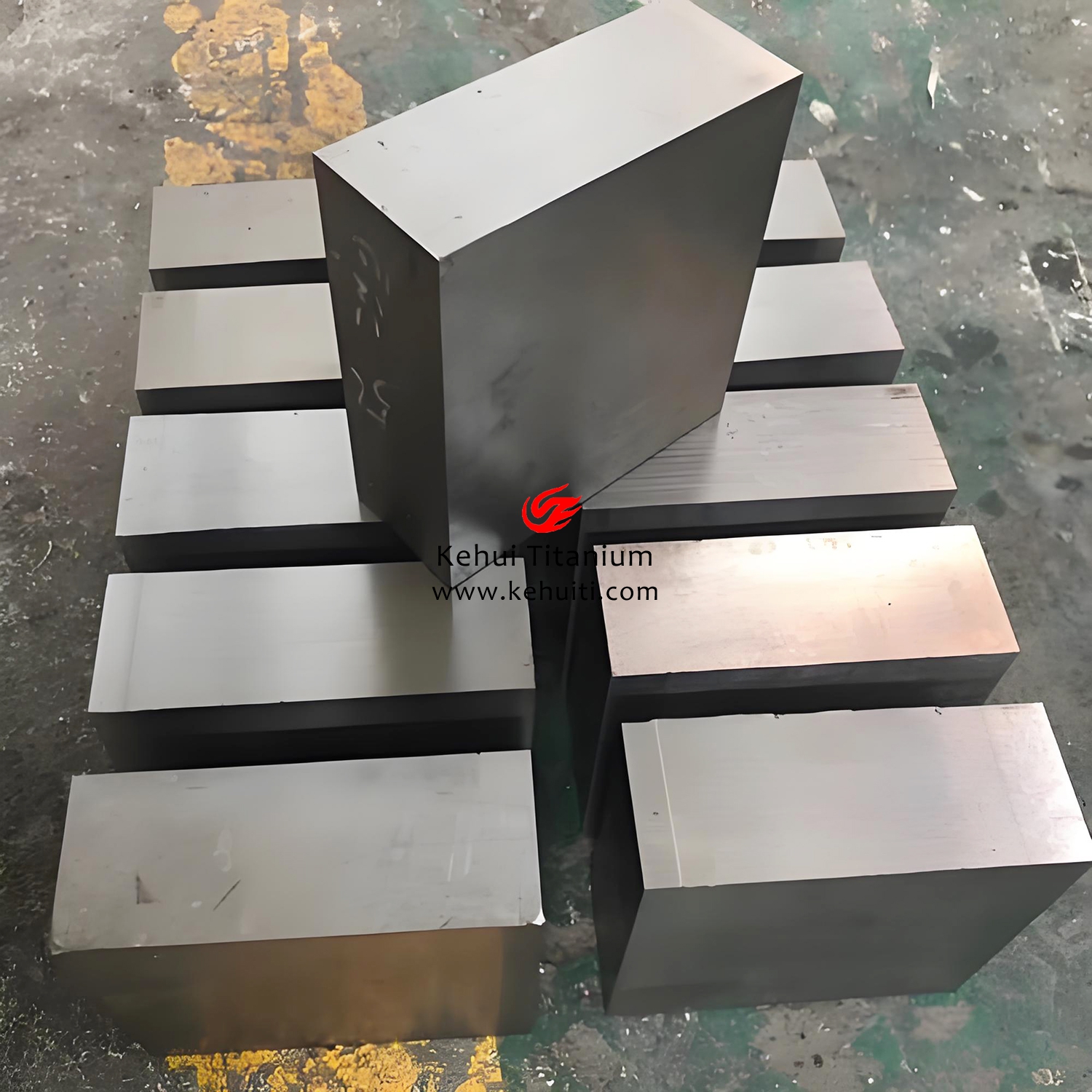

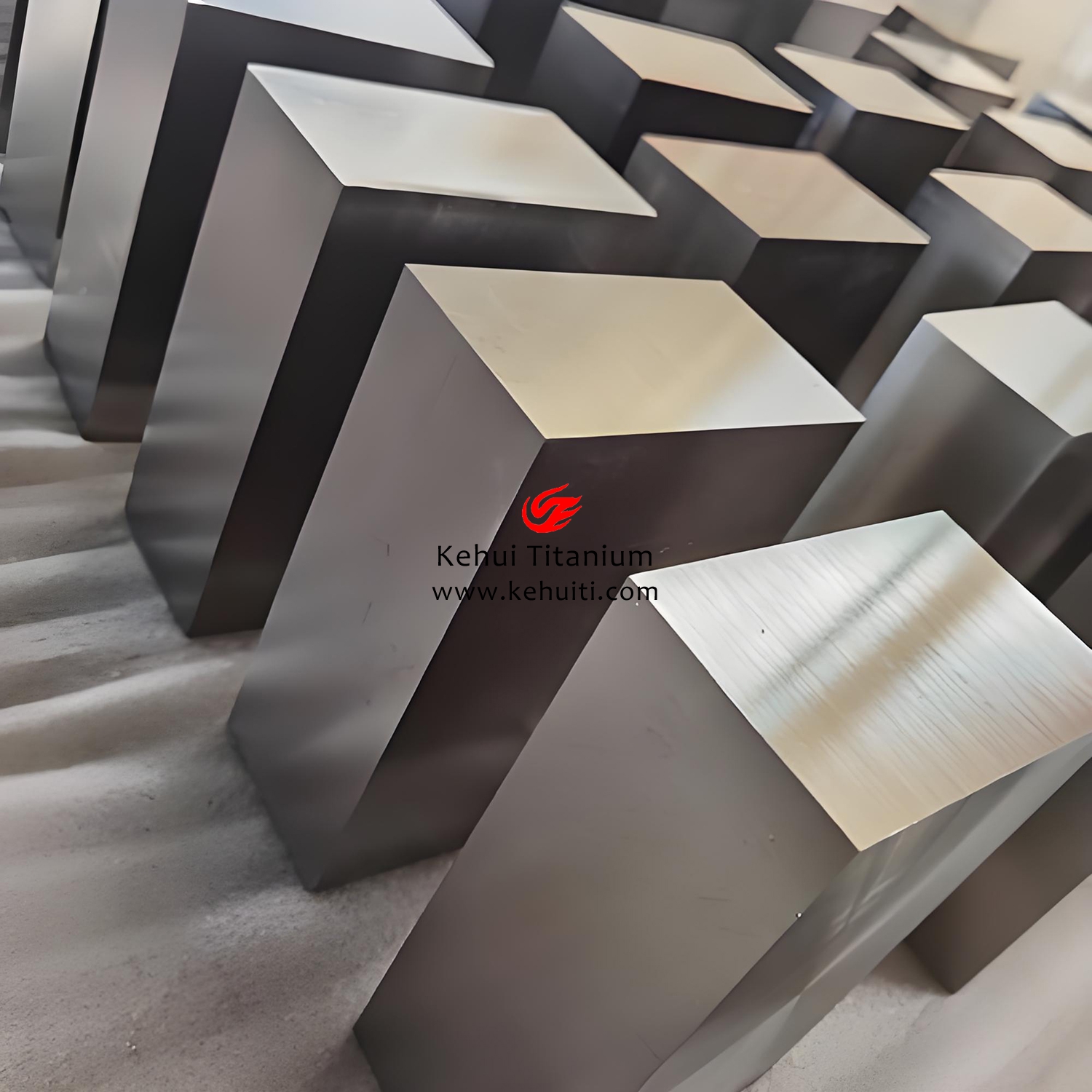

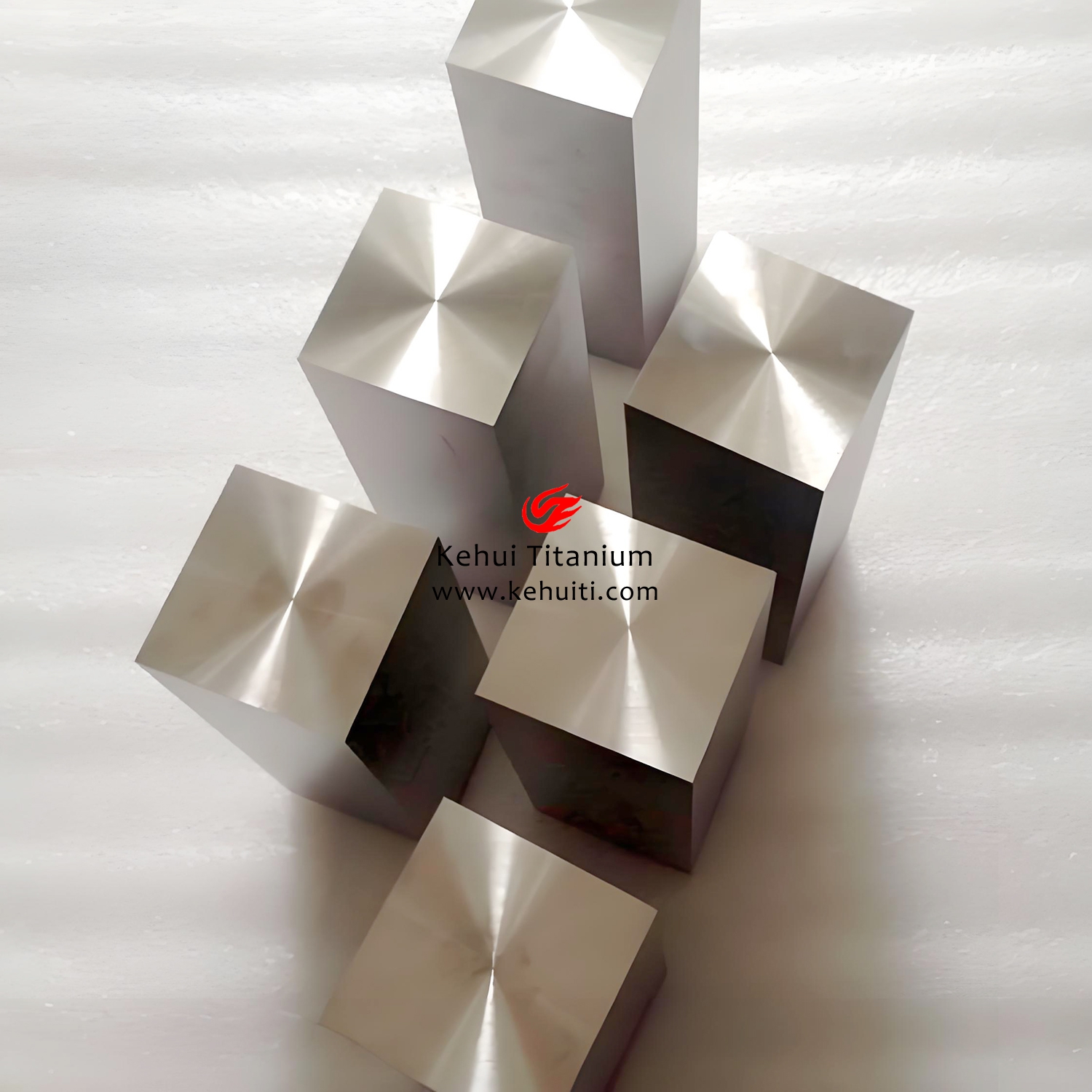

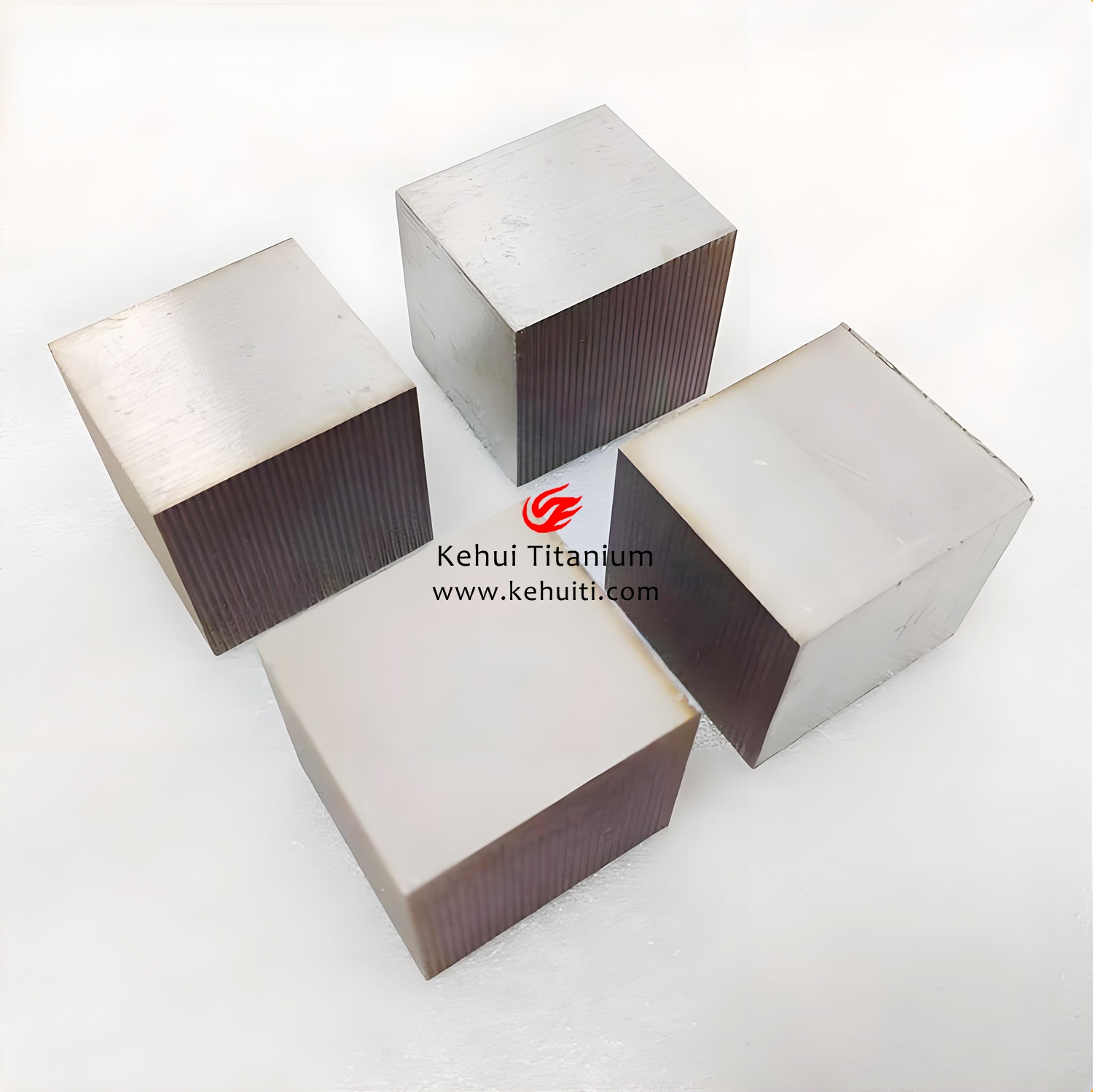

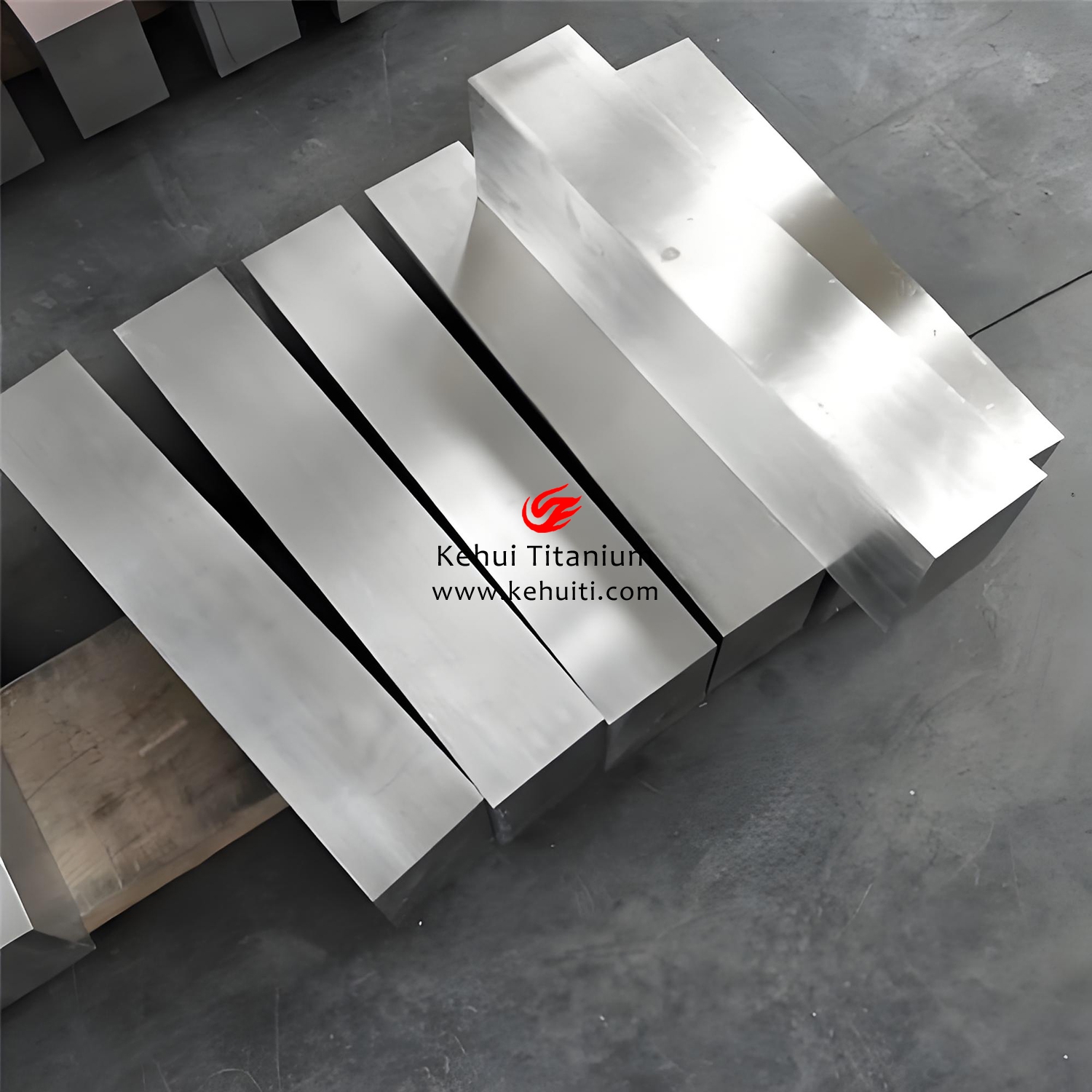

鈦方塊（鍛軋坯料）作為化工反應器襯板、深海裝備承力基座的核心材料，憑借全介質耐蝕性（耐酸/堿/氯離子）、超高強韌匹配（抗壓強度≥800MPa）及大規格整體成形優勢，成為極端環境不可替代的戰略材料。相較于傳統哈氏合金，鈦方塊在沸騰鹽酸中壽命提升8倍，且可減重40%。隨著深海油氣開發與綠色化工升級，鈦方塊需突破大鑄錠成分偏析、厚截面熱處理均質化及低成本制造三大瓶頸，其技術體系覆蓋材料設計、熔鍛工藝與工程驗證全鏈條。
2、名義及化學成分與國際牌號對應
主力牌號以近α型Ti-6321（深海承力）及微合金化TA10（化工耐蝕）為主，成分設計聚焦成本與性能平衡：
表1：鈦方塊主流牌號化學成分（質量百分?jǐn)?shù)%）
| 牌號 | Ti | Al | 關鍵合金元素 | 雜質控制 |
| Ti-6321 | 余量 | 6.0 | Nb:3.0, Zr:2.0, Mo:1.0 | O≤0.15, Fe≤0.257 |
| TA10/GR12 | 余量 | - | Mo:0.2-0.4, Ni:0.6-0.9 | C≤0.10, N≤0.056 |
| 低成本替代 | 余量 | 5.7-6.2 | Sn:1.0-1.5, Cr:1.5-2.0 | O≤0.15, H≤0.0157 |
創新元素替代：西部超導開發Sn/Cr替代V/Nb的低成本鑄錠（專利CN116377282A），成本降30%。
3、物理性能、機械性能與耐腐蝕性能
3.1 極端環境性能要求
表2：鈦方塊關鍵性能參數對比
| 性能參數 | 單位 | Ti-6321 | TA10 | 316L不銹鋼 |
| 抗壓強度 | MPa | ≥850 | ≥550 | ≥480 |
| 斷裂韌性KIC | MPa·m¹/² | 130 | 75 | 80 |
| 耐鹽酸腐蝕率 | mm/a | <0.001 (20%沸騰) | <0.001 (30%沸騰) | >1.2 (10%室溫) |
| 深海應力腐蝕閾值 | %SMYS | >95 (等效5000m) | >90 | <60 |
| 熱膨脹系數 | ×10⁻⁶/K | 8.9 | 9.2 | 16.0 |
不可替代性：
深海耐壓：Ti-6321在72MPa靜水壓下保壓72小時零泄漏（“蛟龍?zhí)?rdquo;耐壓基座標準）；
化工介質：TA10在290℃地?zé)猁u水中年腐蝕率<0.01mm（Unocal地?zé)峋?5年零泄漏案例）。
4、制造工藝、工藝流程與執行標準

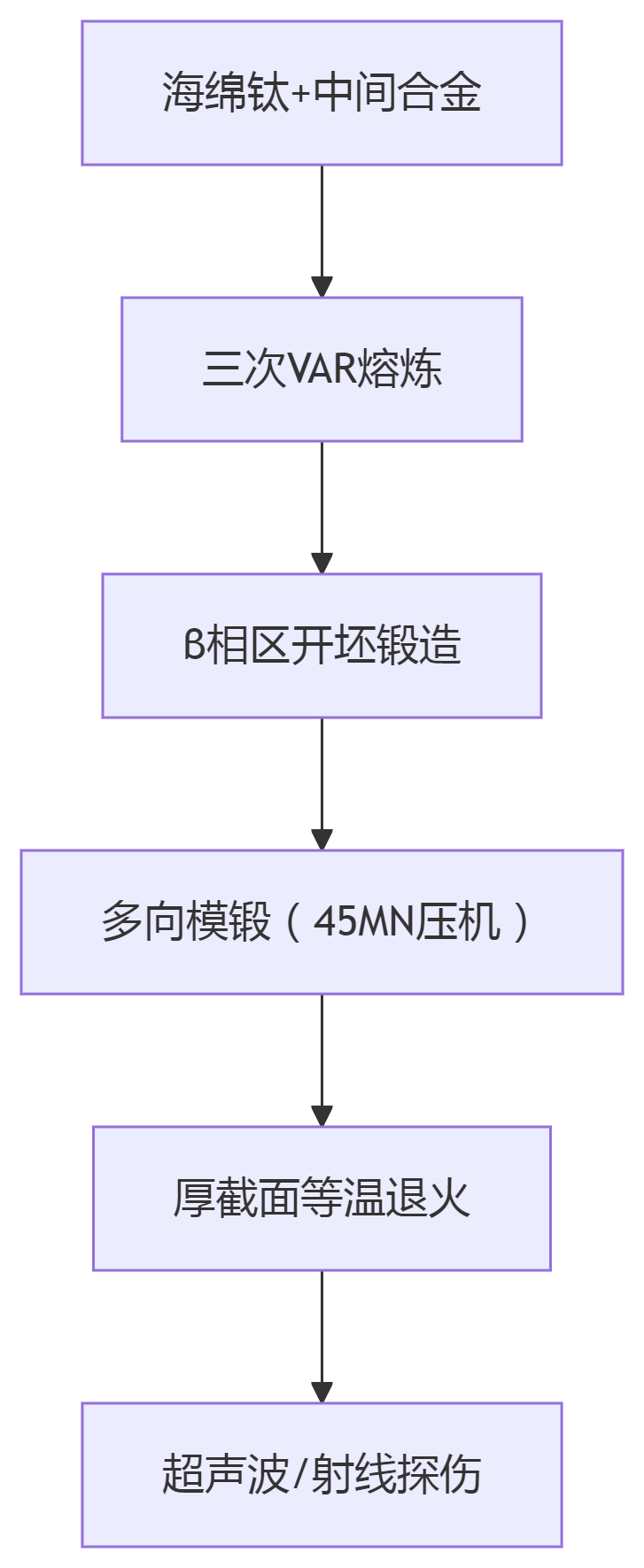

4.1 大規格鈦方塊短流程制造
工藝突破：
大鑄錠均質化：西部鈦業制備Φ1020mm、12.8噸TC4鑄錠，偏析率<3%（國內紀錄）12；
多向模鍛：9.8噸板坯經45MN快鍛機成形，探傷水平達Φ1.2mm-0~-3dB（國際先進）5。
4.2 核心執行標準
| 領域 | 中國標準 | 國際標準 | 特殊認證 |
| 化工設備 | GB/T 3625-2007 | ASTM B381 | NACE TM0177-A |
| 海洋工程 | GJB 2218A-2008 | DNVGL-OS-C401 | 72MPa/72h保壓測試 |
5、與其他工程材料的區別
表3：極端環境結構材料性能對比
| 特性 | Ti-6321方塊 | 哈氏合金C276 | 雙相鋼2507 |
| 密度(g/cm³) | 4.51 | 8.89 | 7.80 |
| 屈服強度(MPa) | ≥720 | 415 | 550 |
| 沸騰鹽酸失重 | 0.001 g/m²·h | 0.008 g/m²·h | 腐蝕穿孔 |
| 深海疲勞壽命 | >10⁷周次 | 5×10⁶周次 | 3×10⁶周次 |
| 成本系數 | 3.0 | 8.0 | 2.5 |
不可替代場景：
深�；荆衡伔綁K模量105GPa（較鋼低50%），顯著降低渦激振動；
氯堿反應器：TA10方塊在濕氯氣中零縫隙腐蝕（石墨襯板易脆裂）。
6、核心應用場景與突破案例
6.1 深海裝備基座與閥門體
“奮斗者”號耐壓艙基座：Ti-6321鍛制方塊（800×800×600mm），承受110MPa壓力（等效馬里亞納海溝），減重1.2噸；
3000米球閥體：TA10整體鍛坯機加工，在H₂S/CO₂共存環境中服役12年零泄漏（南海荔灣氣田）。
6.2 化工反應器襯板與電極
PTA氧化反應器襯里：TA10方塊拼焊襯層（厚120mm），耐160℃醋酸+溴離子腐蝕，壽命提升至15年（316L僅3年）；
電解槽陽極方塊：表面微弧氧化生成RuO₂-TiO₂催化層，析氯過電位降低200mV。
7、先進制造工藝進展
7.1 低成本熔煉技術
元素替代：Sn/Cr替代V/Nb，鑄錠成本降30%（西部超導專利CN116377282A）；
連鑄連軋：鈦合金錠坯連續鑄造+軋制，流程縮短50%（南京工業大學技術）。
7.2 厚截面均質化處理
梯度時效工藝：Ti-6321方塊在650℃×20h + 550℃×30h分段時效，心表硬度差<15HV；
復合增材修復：激光熔覆TC4粉末修復損傷件，修復區疲勞強度達原生材料95%。
8、國內外產業化對比
| 維度 | 中國 | 國際領先水平 |
| 最大規格 | 42×3660×12530mm板（西部鈦業） | 60×4000×15000mm（VSMPO） |
| 成本控制 | 250-300元/kg（低成本合金） | 500-600美元/kg（Ti-6-4） |
| 深海應用 | 5000米級（“奮斗者”號） | 全海深（“的里雅斯特”號） |
| 標準體系 | GB/T 3625-2007 | ASTM B381/ASME SB381 |
差距分析：
國產TA10方塊耐蝕性達國際水平，但超大規格（>10噸）成品率僅65%（國際>85%）；
深海焊接數據庫缺失，厚板電子束焊工藝依賴經驗積累。
9、技術挑戰與前沿攻關
9.1 瓶頸問題
氫脆敏感性：陰極保護下氫擴散系數達2.5×10⁻¹¹ m²/s（需表面阻氫層）；
探傷極限：300mm厚方塊超聲波檢出限僅Φ2mm（需求Φ0.8mm）；
氯離子點蝕：含Cl⁻高溫介質中點蝕速率>0.1mm/a（需開發Ti-Pd合金）。
9.2 攻關方向
納米復合強化：TiC/TiB₂顆粒增強（專利CN110284020B），硬度提升至45HRC；
超短流程冶金：海綿鈦→直接軋制方塊（燕山大學技術降本40%）。
10、趨勢展望
材料設計功能化：
自修復鈦基復合材料：微膠囊封裝緩蝕劑，劃傷后釋放修復膜（DARPA 2026預研）；
梯度功能方塊：表層耐蝕TA10/芯部高強Ti-6321，綜合成本降20%。
制造智能化：
AI熔煉監控：VAR過程實時調控熔速，偏析率降至<1%（西部超導2025目標）；
數字孿生服役：深海應力-腐蝕耦合仿真，壽命預測誤差<5%。
循環經濟突破：
氫化脫氧再生：廢鈦方塊回收率≥98%（寶鋼2030規劃），支撐全生命周期碳中和。
鈦方塊正從“高端替代”升級為“性能主導”，其核心競爭力在于極端耐蝕-深海適配-低成本化的三元協同。隨著短流程制造與復合強化技術突破，將成為綠色化工與深淵開發的戰略基石材料。
